系統概述

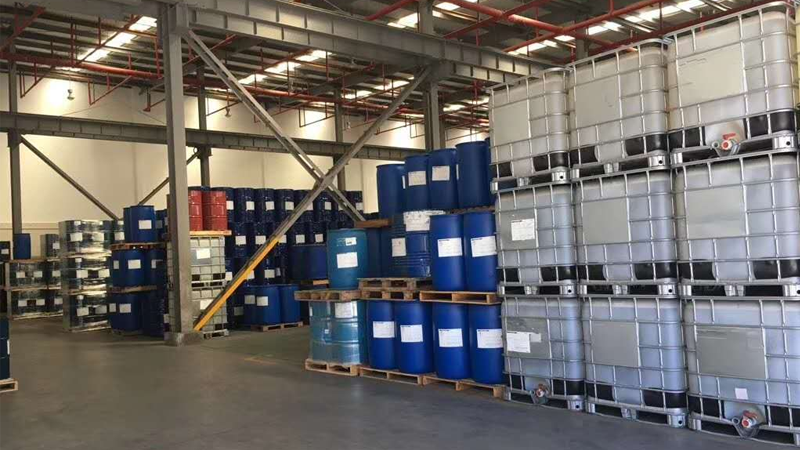

系統基于XIoT（信立物聯網）技術，采集工廠危險環境下的溫、濕度數據，推送至MES。

方案說明

• 在每個監測點，安裝1臺XL61TH無線溫、濕度傳感器；
• 在危環境的就地監視（監控）點，如門口，人員必經過道，等地，安裝1套網關終端；

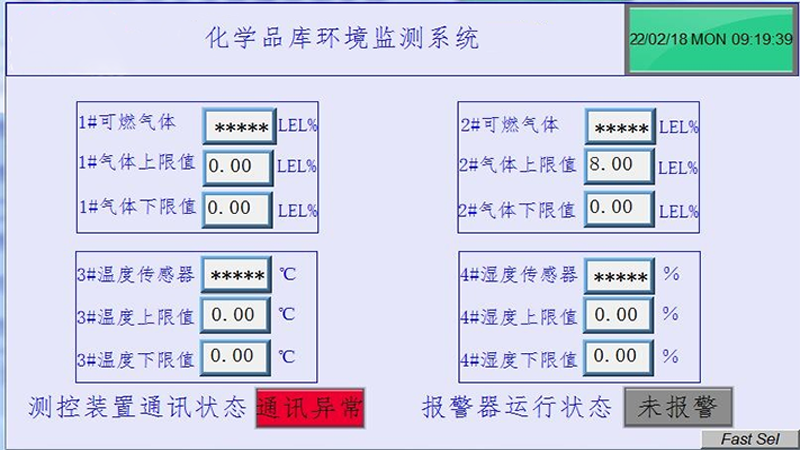

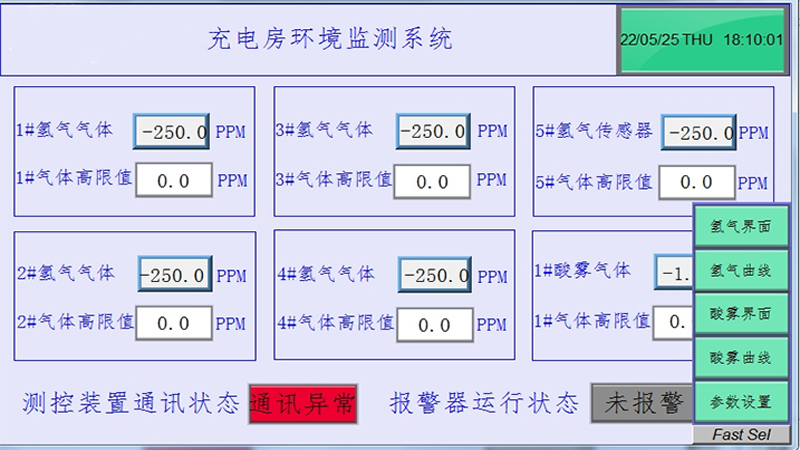

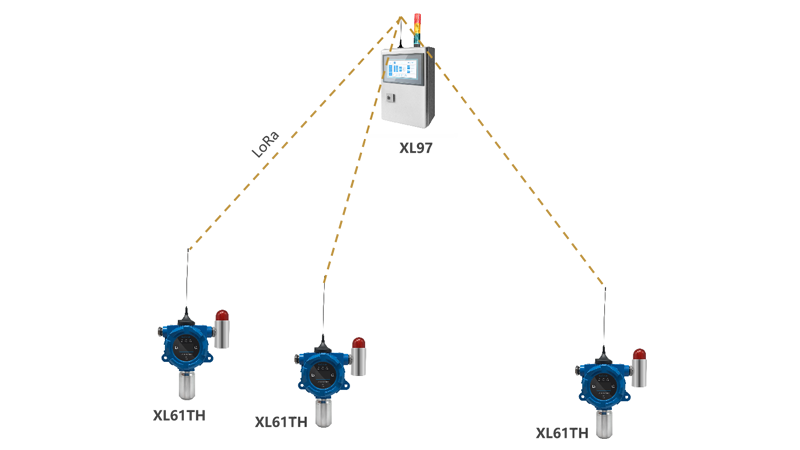

• 網關終端通過無線方式讀取各溫、濕度傳感器的數據，就地顯示，判斷、分析、報警；
• 網關終端同時通過工廠內部局域網，推送數據至MES；
• 網關終端可輸出開關信號，或增加遠程控制、遠程報警等功能，用于控制第三方設備，如除塵、通風系統，直接聯動或通訊，及時發出報警信號。

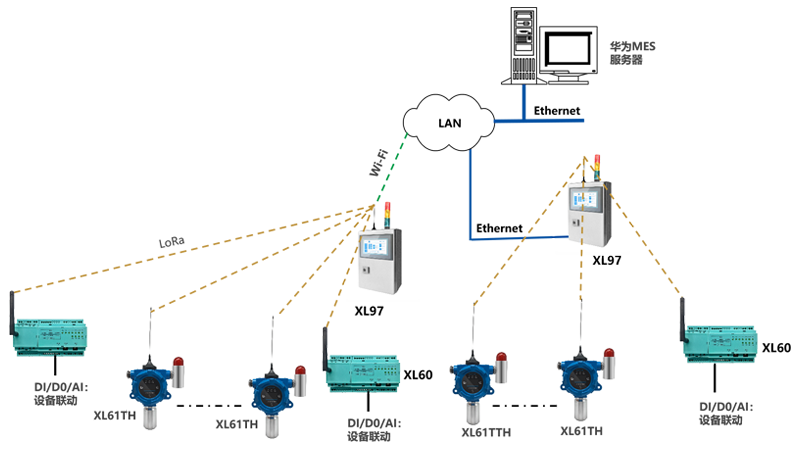

系統示意圖

• XL97網關終端，顯示屏、聲光報警器是選配，根據現場要求配置；
• 網關終端，通過以太網，或Wi-Fi，接入局域網，推送數據至MES，通信協議為MQTT；
• 可同時和多個設備進行聯動，而且是遠程無線聯動；
• XL61TH無線溫濕度傳感器，帶顯示、聲光報警。

XL61TH溫濕度傳感器

主要功能及技術參數如下：

• 監測參數：溫度，量程：-40～120℃，精度：±0.3℃；濕度，量程：0-100%RH精度：±3%RH；
• 通信方式：支持LoRa或Wi-Fi傳輸；由于監測點多，分布廣，建議選擇LoRa通信；
• 電氣參數：工作電壓DC6-24V，可選電池或外接電源供電；功耗≤0.2W，休眠電流≤20μA；
• 電池：內置，可選大容量電池組外置；
• 安裝：壁掛式固定，或是吸鐵古吸附式固定。

XL95網關終端

• 智能終端作為網絡中樞，無線讀取智能傳感器的數據，進行協議轉換、計算分析；
• 就地顯示、報警；
• 支持Ethernet、Wi-Fi，向MES推送數據；
• 同時向多個平臺上推送數據；
• 支持MQTT、SOAP、API、Modbus等通信協議；
• 支持XL/9-RDS，以Redis方式向第三方系統推送數據；
• 支持XL/9-DB 數據庫協議，向MS SQL，MY SQL，ORACLE等數據庫推送數據。
