一、方案背景

1.工業氣體被喻為工業的“血液”，隨著中國經濟的快速發展，工業氣體作為國民經濟基礎工業要素之一，在國民經濟中的重要地位和作用日益凸顯。

2.工業氣體行業下游應用領域不斷擴展，最近10年以來，能源，環保，醫療等新興行業的需求不斷。

3.我國天然氣消費中，工業用天然氣占２／３，化工用天然氣為工業用量的一半以上，約占天然氣總消費量的１／３，所以工業天然氣是一個有保證且有利潤的行業。

4.節能減排要求降低能耗以及國五國六標準要求降低汽柴油含硫量將在“十三五”開始加快工業氣體的需求增速。

二、方案概述

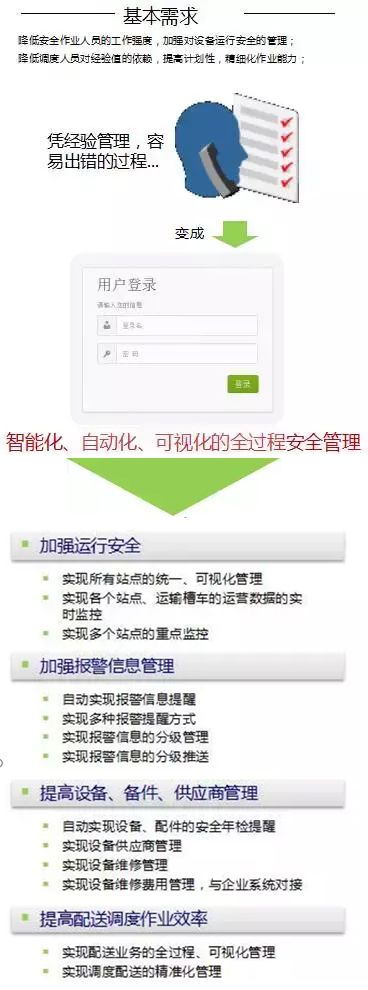

三、系統需求

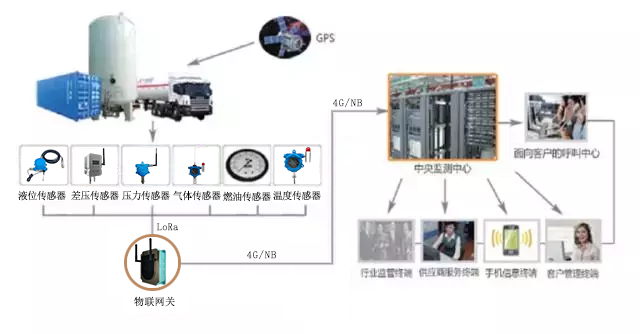

氣體行業智慧數據監控管理系統，依靠智能傳感技術實時采集生產現場各類數據，借助無線傳輸技術，由系統平臺完成數據處理，并依靠互聯網和移動通訊終端，根據不同的應用要求對氣體制造及儲運裝備進行遠程實時監控和綜合分析管理的專業應用系統。

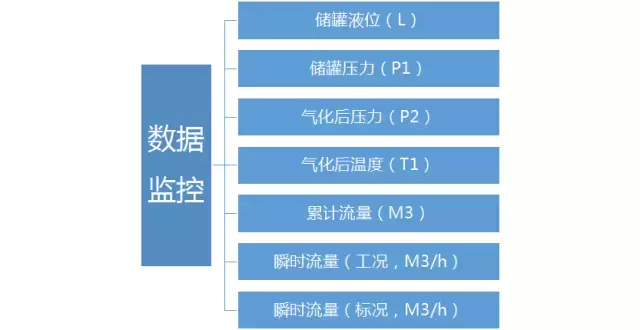

監控數據項

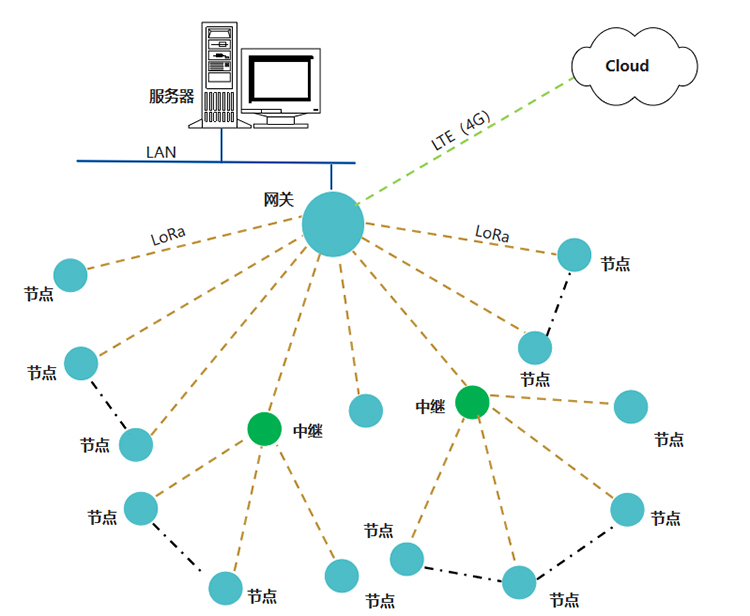

四、LoRa無線通信網絡

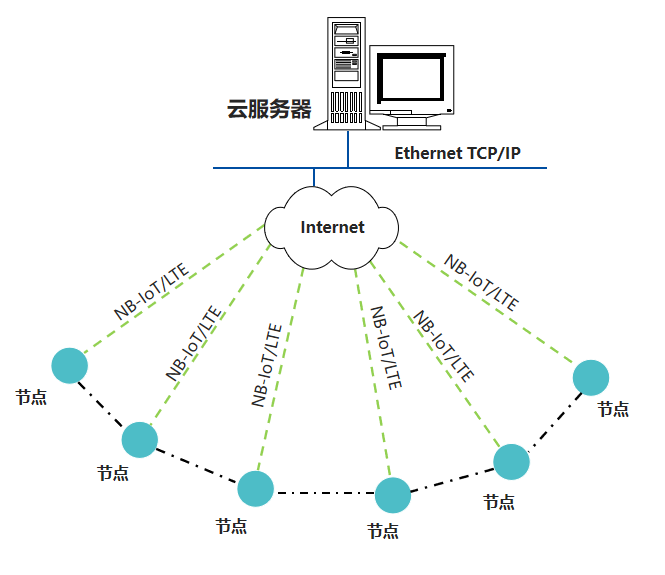

五、NB、4G無線通信網絡

六、數據監控管理系統

6.1、現場實時監控管理

實時動態掌握儲罐運行數據、車輛罐體運行數據、車輛行駛數據、客戶加氣數據、客戶用氣數據等；實現設備遠程無線實時監測、控制及運行異常預警、報警等。

滿足企業大規模、異地擴張，完成統一監控、提高設備運行安全的管理需求。

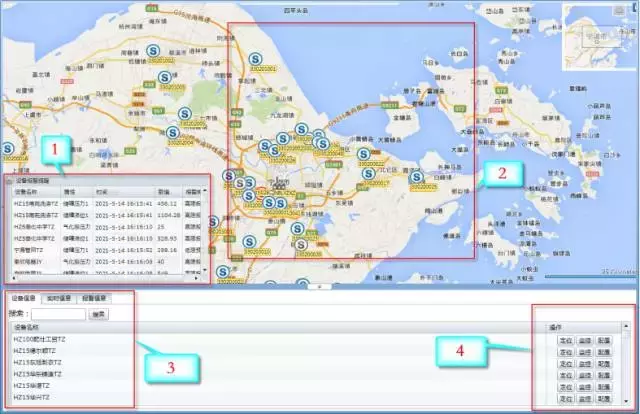

6.2、地圖站點監控

1.每個設備的報警信息顯示；

2. 每個儲罐在地圖上的位置信息，及客戶名稱；

3.不同的圖標顏色代表不同的運行狀態。

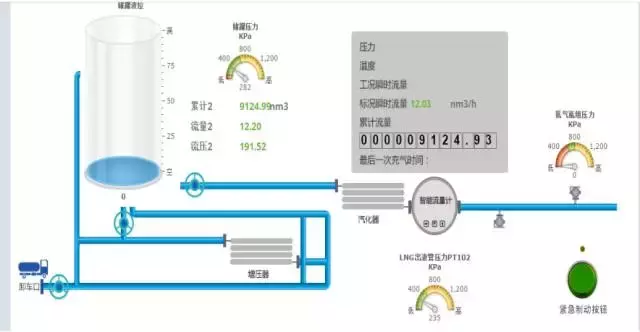

6.3站點模擬監控

1、儲罐的實時信息及氣化后的實時信息；

2、站點分等級實時預警和報警；

3、根據儲罐剩余容量和日均使用量，預計可使用時間并報警；

4、緊急制動按鈕，與現場PLC聯動控制。

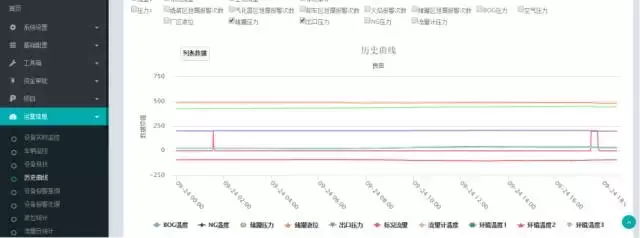

6.4實時曲線監控

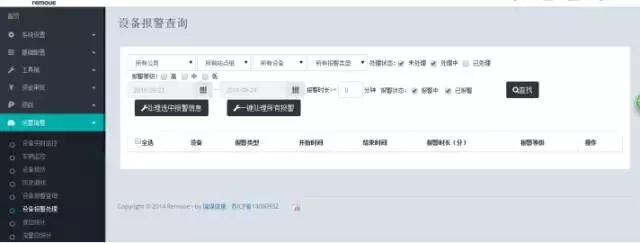

6.5報警信息管理

1、設備各采集數據報警閥值設定；

2、預警信息實時顯示；

3、多種預警方式：Email、短信、微信、語言；

4、預警分級顯示（紅色、黃色）；

5、預警信息分級推送（紅色預警直達高層領導，黃色預警送達調度中心）。

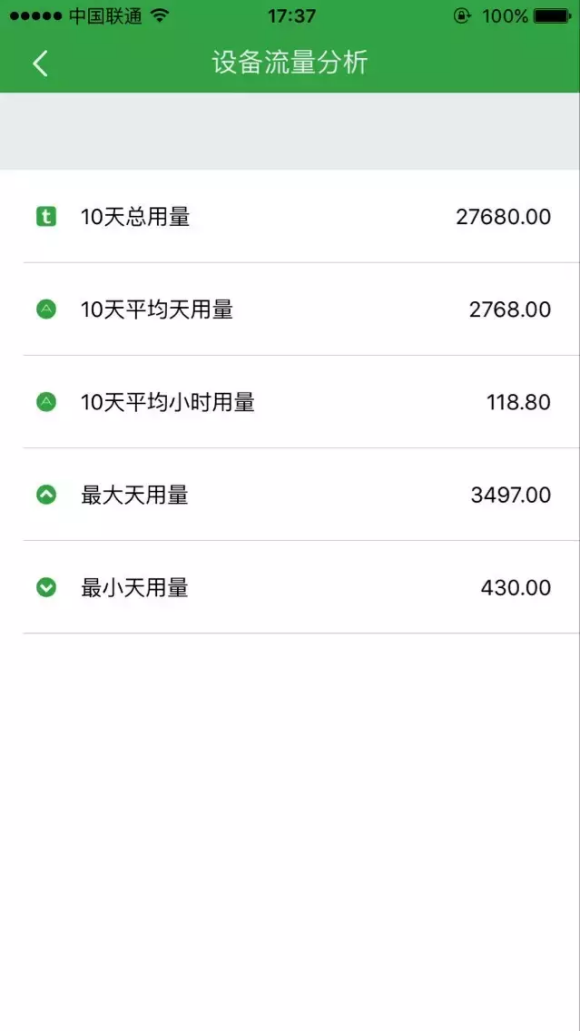

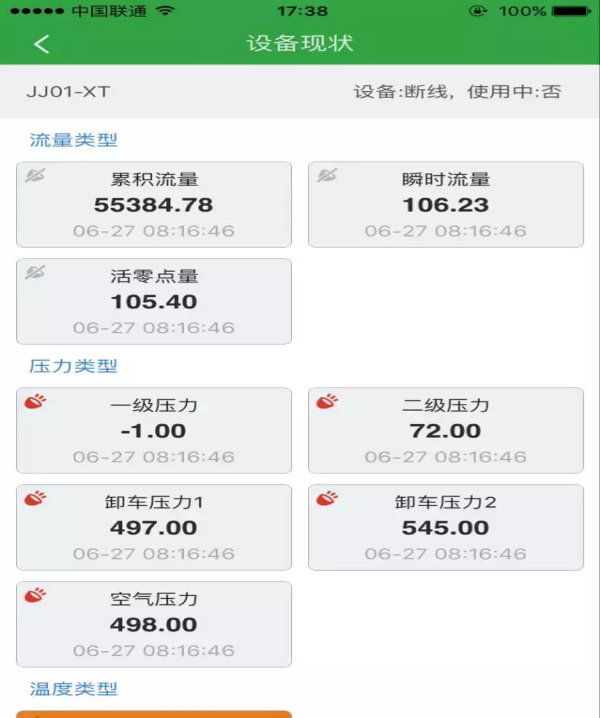

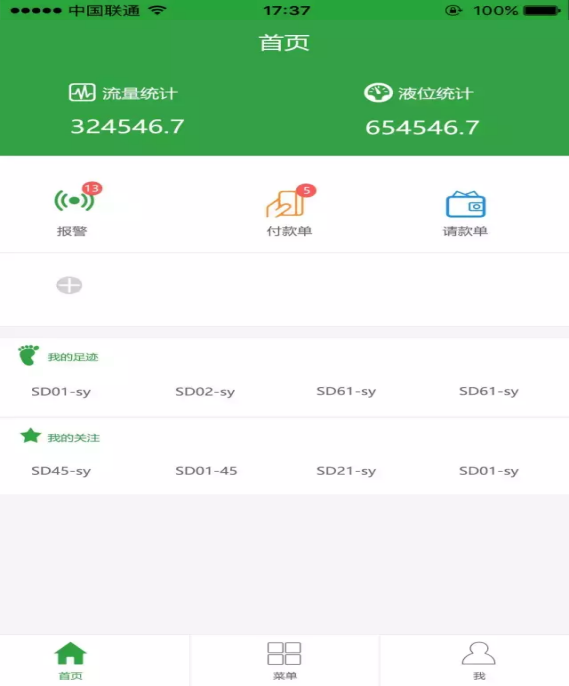

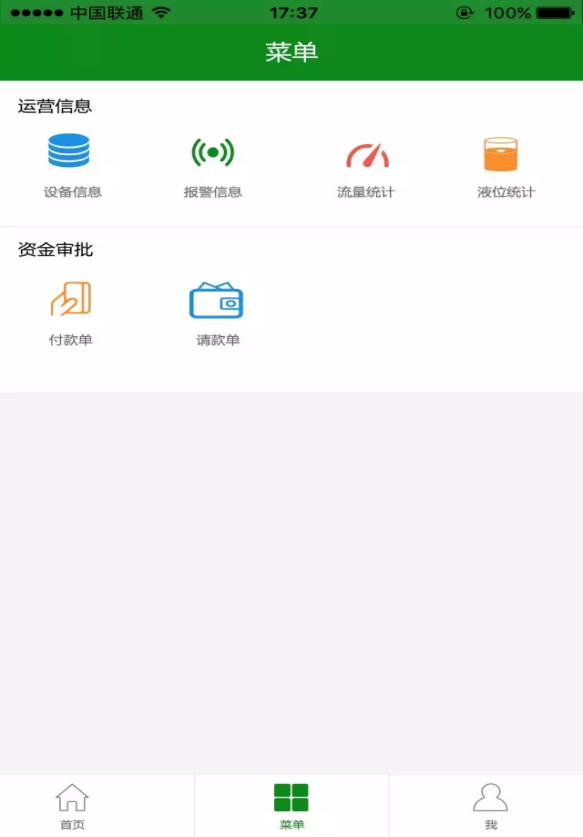

6.6手機APP

七、核心應用產品

1、物聯網關

2、XL61無線壓力傳感器

3、XL61無線溫度傳感器

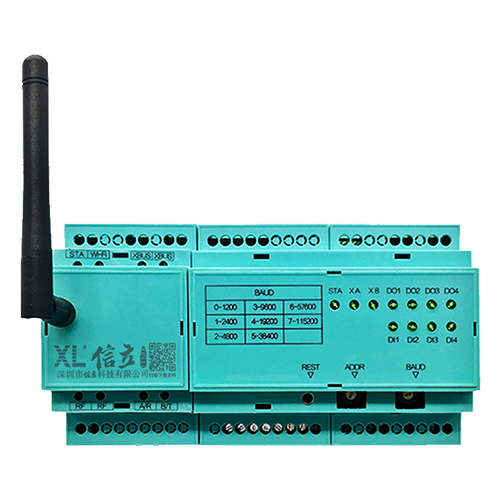

4、XL60無線采集裝置

5、XL61無線氣體傳感器

6、XL61無線液位傳感器
